pdf文件下載：適用范圍? Appliction
> 適用于爆炸性氣體環境 1 區、2 區場所。
> 適用于可燃性粉塵環境 20 區、21 區、22 區場所。
> 適用于ⅡA、ⅡB類爆炸性氣體環境。
> 適用于 T1-T6 組溫度組別。
型號含義? Model implication
技術參數? Technical parameters
| 防爆標志 | Ex d ⅡB T6 Gb | 額定電壓 | AC380V/220V |
| 防護等級 | IP54 | 額定電流 | 20A |
| 接線端子數 | 4 | 進出線口螺紋 | G1/2、G3/4、G1、G1 1/4、G1 1/2、G2 |
| 執行標準 | GB3836.1、GB3836.2 | ||

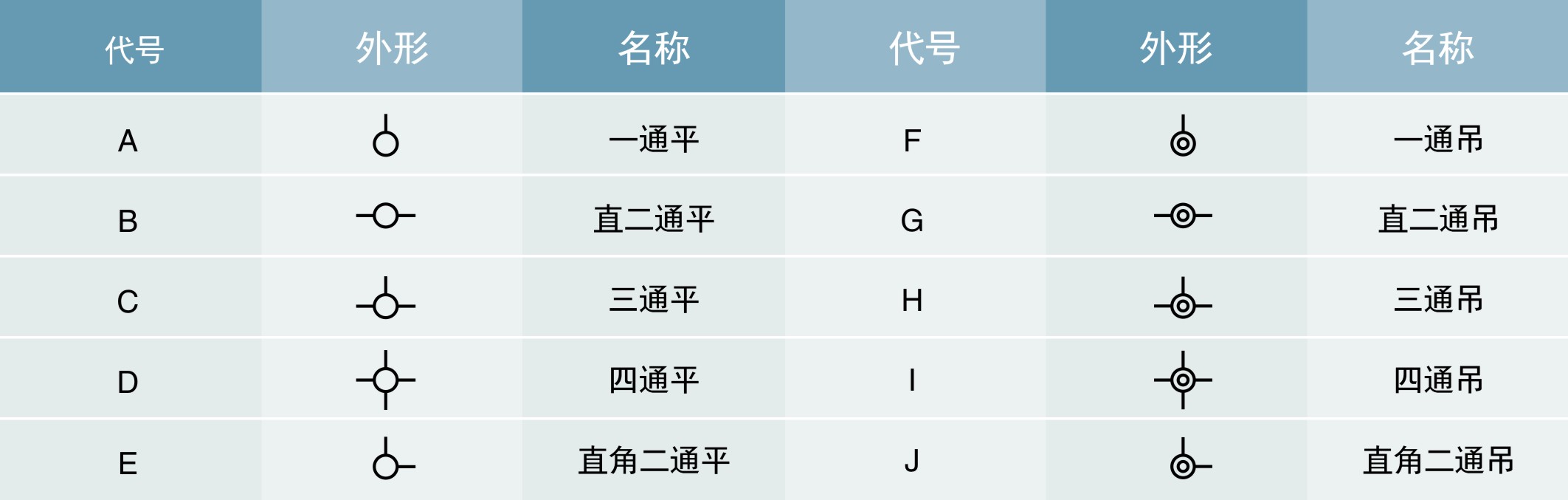

外形代號 Outline code
標注舉例：
> BAH-G1/2″B 含義：BAH 防爆接線盒，管螺紋 G1/2″直二通平蓋。
> BAH-G3/4″J 含義：BAH 防爆接線盒，管螺紋 G3/4″直角二通吊蓋。
注：
> “○”表示平蓋，“◎”表示吊蓋；
> 通頭一般為管螺紋，如有特殊要求可訂制；
> 吊蓋通頭：G1/2″規格產品吊蓋通頭為 G1/2″，其他規格產品吊蓋通頭為 G3/4″，特殊要求請注明；

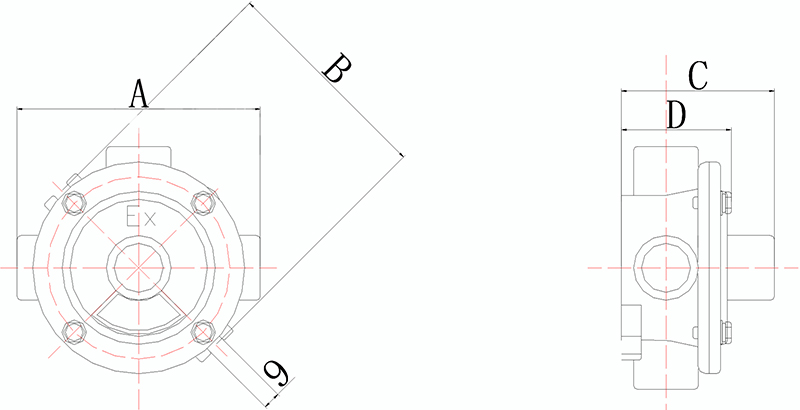

安裝尺寸? Outline and mounting example
| 電纜外徑 | 管螺紋 | A | B | C | D |
| 8～10 | G1/2 | 124 | 97 | 78 | 56 |
| 10～14 | G3/4 | 124 | 97 | 78 | 56 |
| 12～17 | G1 | 124 | 97 | 78 | 56 |
| 15～23 | G1 1/4 | 134 | 103 | -- | 76 |
| 17～26 | G1 1/2 | -- | -- | -- | -- |
| 25～35 | G2 | -- | -- | -- | -- |
訂貨須知??Information for ordering
> 按照產品型號規格逐條選擇并注明防爆標志，螺紋規格，外形代號等參數要求，例如：需要ⅡB 隔爆型鑄鋁 G1″B 型接線盒，則產品型號為 BAH-G1″B ExdⅡBT6 Gb。
> 常規供貨為鋁合金材質，要求鑄鋼材質請注明。
> 吊蓋通頭：G1/2″規格產品吊蓋通頭為 G1/2″，其它規格產品吊蓋通頭為 G3/4″，特殊要求請注明。
